? ? ? ?不銹鋼管(guan)在彎管(guan)時通常是使(shi)用冷彎工藝，但是也(ye)會有熱彎工藝，相對冷彎來說(shuo)熱彎工藝(yi)比較少用。但是有一種熱彎工藝可(ke)以應用(yong)于316l不(bu)銹鋼管，而且壁厚較(jiao)薄的也適用，它(ta)是感應加熱彎(wan)曲技術，熱(re)彎的(de)方法就是在此技術上新開發的，本文(wen)來說說316l不銹鋼管熱彎工藝(yi)。

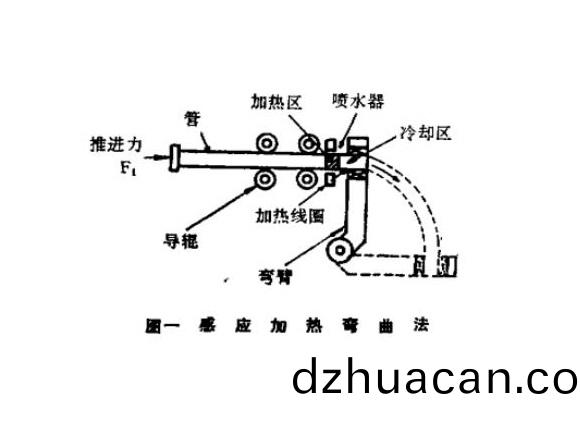

? ? ? ?感(gan)應(ying)加熱彎曲(qu)方法，如圖一所示。感應加熱裝置的最大輸出功率(lv)為(wei)150千(qian)瓦，振蕩頻(pin)率(lv)為2.4千赫，加熱線圈和水冷管(guan)噴嘴為一個整(zheng)體。鋼管加熱溫度為1050~1100℃，噴水(shui)量每分鐘為30~50單位。操(cao)作時，一邊(bian)對鋼管進行感應加熱，一(yi)邊通(tong)過(guo)后面的推進器連續施加彎曲力F1，彎曲加工速度每(mei)秒鐘最大為5mm，彎曲半(ban)徑R與鋼管(guan)外(wai)徑D之比R／C（彎曲半(ban)徑比）分別為1.5、2.0、2.5、3.0和5.0。 ? ? ? ?一、等級彎曲法（G彎曲法）
? ? ? ?對薄壁316l不銹鋼管進行小半徑彎曲加(jia)工時，容易在彎曲起始(shi)部位發生折皺(zhou)。所謂G彎曲(qu)法，就(jiu)是為防止折皺(zhou)的發生，而在彎曲起始部位的小區間內采用比規定的彎曲半(ban)徑R要大的(de)初期彎(wan)曲半徑R0，而后(hou)再慢慢地將初期彎曲半徑R0縮小到規定的彎曲半徑的彎曲加工方法。控制加熱線圈與鋼(gang)管的相對(dui)速度，以及彎曲角度的比例。 ? ? ? ?二、夾具法
? ? ? ?在鋼管彎曲(qu)加工過程中，很容易發生以中(zhong)性軸方向為長軸、以內外圓方向為短軸的扁平現象(xiang)。夾具法就是(shi)抑制扁平現(xian)象(xiang)出現的一(yi)種方法(fa)，當鋼管彎曲加工后，立即用(yong)夾具將鋼管外徑固定，以(yi)使鋼(gang)管中性軸方向上的外徑與公稱外徑保(bao)持一致。

? ? ? ?三、附加壓縮力法

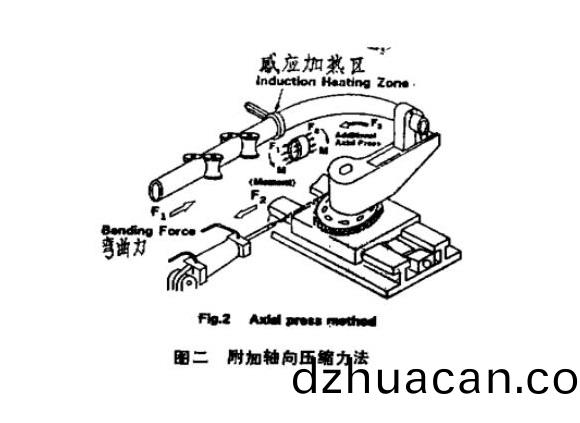

? ? ? ?附加壓縮力法，就(jiu)是在彎曲加工(gong)過程中不僅對316l不銹鋼管的彎曲部施加彎曲加工力F1，而且在整個彎曲截(jie)面(mian)增加一個軸方向上的壓縮力F2，其原理如(ru)圖二所示。采用本法可抑制(zhi)彎曲外側壁厚的縮減，但如果軸方向的壓縮力過大，則(ze)很容易(yi)發生折皺。 ? ? ? ?四、溫差法(fa)
? ? ? ?溫差法的原理，就是將彎管外側的加熱溫度控(kong)制在低于內側溫度(du)從而使得彎曲外側的變形抗力低于內側的(de)變形抗力。用這一方法可(ke)抑(yi)制彎曲外側壁厚的減薄，但由(you)于圓周(zhou)方(fang)向上的溫度分布不均，容易發生折皺(zhou)，因此需與G彎曲法配合使用。在彎曲內側加熱線圈的(de)位置上(shang)，設置一個導磁率高(gao)、鐵損(sun)少的磁性體，使彎曲內側的(de)加熱溫度高出外(wai)側約150℃左右。

? ? ? ?以上就是316l不銹鋼管熱彎工藝，感應加熱(re)彎曲技術適用于薄壁的不銹(xiu)鋼管(guan)，但需要注意彎曲內側折皺、外(wai)側壁厚減薄、截面扁平等技術(shu)問題，但等級彎曲法、夾具法、附加壓縮(suo)力(li)法(fa)和溫差法多可以解決此類問題，為熱彎工藝提供了技術支持(chi)。

參考資料：直(zhi)井久，宮井勝彥(yan)，高岸正章，佐藤(teng)健二，山本勝美等—薄壁低碳不銹鋼鋼管感應加熱彎曲技術的開發
