? ? ? ?不銹鋼制品管折彎是(shi)比較常(chang)見的加(jia)工工藝之一，因?yàn)檎蹚澓蟮牟讳P鋼管為家具增加了設(shè)計(jì)感，還能提(ti)高家具的使用(yong)功能(neng)。但是為了防止在彎曲過程中會(huì)出現(xiàn)(xian)裂紋、變形等(deng)，會(huì)進(jìn)行多次的試驗(yàn)，測(cè)試出最適合的彎曲角度。不銹(xiu)鋼管(guan)材的彎曲試驗(yàn)有相(xiang)關(guān)標(biāo)(biao)準(zhǔn)規(guī)定的，接(jie)下來看看不銹鋼制(zhi)品管(guan)彎曲試驗(yàn)標(biāo)準(zhǔn)。 ? ? ? ?一、范圍(wei)
? ? ? ?本標(biāo)準(zhǔn)適用于外徑不小(xiao)于(yu)60mm的金屬管橫向(xiang)弧形試樣(yang)以及外徑不小于400mm的金屬管橫向矩(ju)形試樣的彎曲(qu)試驗(yàn)。

? ? ? ?二、符(fu)號(hào)及說明
? ? ? ?本標(biāo)準(zhǔn)使用的符號(hào)及相應(yīng)的說明見表1。 ? ? ? ?三、原理
? ? ? ?將試樣置于彎曲(qu)裝置上，不改變?cè)嚇蛹恿Ψ较?，使(shi)之經(jīng)受彎曲塑性變形，直至達(dá)到(dao)規(guī)定的彎曲角度。

? ? ? ?四(si)、試驗(yàn)設(shè)備
? ? ? ?金屬管橫向彎(wan)曲試驗(yàn)應(yīng)在配有兩個(gè)(ge)支輥和彎(wan)曲壓頭的支(zhi)輥式彎曲裝置的試驗(yàn)機(jī)上完成，支輥和彎曲壓頭應(yīng)具有足夠的(de)剛度和硬度。

? ? ? ?五(wu)、試樣
? ? ? ?1.試樣類型

試樣型(xing)號(hào)	試(shi)樣名稱	試樣形狀(zhuang)
E型	直縫焊圓管橫向弧形正彎試樣	圖5
F型	直縫焊圓管橫向(xiang)弧(hu)形反彎試樣	圖6
G型	直縫焊圓管橫向(xiang)矩形正彎試(shi)樣	圖7
H型	直縫焊圓管橫向矩形反彎試樣	圖8
I型	直縫(feng)焊圓管(guan)橫向矩形側(cè)彎試樣	圖9

? ? ? ?2.試樣形狀 ? ? ? ?六、試樣尺寸
? ? ? ?1.試樣厚度
? ? ? ?①當(dāng)(dang)管壁厚度T不大(da)于25mm時(shí)，E型和F型試樣厚度應(yīng)為(wei)管壁厚度T。當(dāng)管(guan)壁(bi)厚度T大于25mm時(shí)，E型試樣可從管壁內(nèi)表面減薄至25mm，F(xiàn)型(xing)試樣(yang)可從管壁外表面減薄至25mm。
? ? ? ?②G型和H型試樣厚度(du)應(yīng)加(jia)工(gong)到滿足試驗(yàn)要求的最(zui)大厚度，但不超過25mm。G型(xing)試樣受拉面應(yīng)盡量靠近管壁外(wai)表面，H型試樣受拉面應(yīng)盡量靠近管壁(bi)內(nèi)表面。
? ? ? ?③I型試樣(yang)厚度(du)應(yīng)為10mm。

? ? ? ?2.試樣寬(kuan)度(du)
? ? ? ?試樣寬度應(yīng)在20mm~50mm之間。對(duì)(dui)于I型試(shi)樣(yang)，其試樣寬度盡量接近全厚度，當(dāng)金屬圓管壁厚超過(guo)50mm時(shí)，允許以一組試樣(yang)代替(ti)。
? ? ? ?注：一組試樣是(shi)指金屬管的厚度(du)方向截取的覆蓋全厚度的一組I型試樣。

? ? ? ?七、試驗(yàn)要(yao)求及步驟
? ? ? ?1.試(shi)驗(yàn)要求
? ? ? ?①試(shi)驗(yàn)一般應(yīng)在10℃~35℃室溫范圍內(nèi)進(jìn)行。對(duì)溫度要求嚴(yán)格的試驗(yàn)(yan)，試驗(yàn)溫度應(yīng)為（23±5）℃或按相關(guān)產(chǎn)品技術(shù)條件規(guī)定。
? ? ? ?②彎曲壓頭直徑應(yīng)按不銹鋼制品管產(chǎn)品標(biāo)準(zhǔn)規(guī)定(ding)，當(dāng)用金屬管橫向彎曲試驗(yàn)代替壓(ya)扁試驗(yàn)(yan)時(shí)(shi)，彎曲壓頭直徑的選(xuan)取，按式（A.1）和式(shi)（A.2）確定(ding)： ? ? ? ?③兩支輥間(jian)距離應(yīng)為（d+3t）±t/2。
? ? ? ?④支輥和(he)彎曲壓頭的長(zhǎng)(zhang)度應(yīng)大于試(shi)樣寬度。
? ? ? ?⑤在試驗(yàn)設(shè)備載荷作用下，試樣應(yīng)繞著彎曲壓頭平緩地進(jìn)行彎(wan)曲。當(dāng)出現(xiàn)爭(zhēng)議(yi)時(shí)，試驗(yàn)速率應(yīng)為（1±0.2）mm/s。

? ? ? ?2.試驗(yàn)步驟

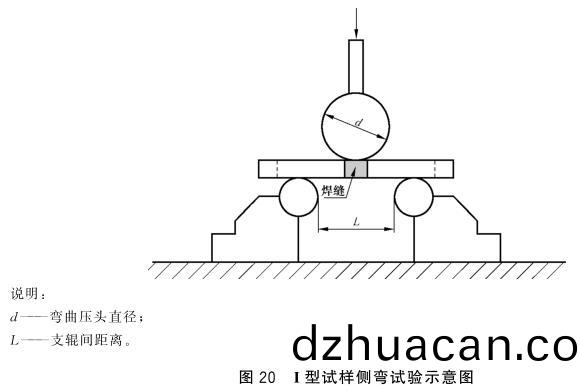

? ? ? ?①E型(xing)試樣應(yīng)按下圖方(fang)法進(jìn)行(xing)正彎試(shi)驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸(zhou)心(xin)連線中點(diǎn)處。 ? ? ? ?②F型試(shi)樣應(yīng)按(an)下圖方法進(jìn)(jin)行反彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。 ? ? ? ?③G型試樣應(yīng)(ying)按下圖方法進(jìn)行正彎試驗(yàn)，試樣焊(han)縫中心應(yīng)位于兩支輥(gun)的軸(zhou)心連線中點(diǎn)處。 ? ? ? ?④H型試樣應(yīng)按下圖(tu)方法進(jìn)行反(fan)彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連(lian)線中點(diǎn)處。 ? ? ? ?⑤I型試樣應(yīng)按圖(tu)20方法進(jìn)行側(cè)彎試驗(yàn)，試樣焊縫中心應(yīng)位于(yu)兩支輥間的軸心連線中(zhong)點(diǎn)處。 ? ? ? ?以上就是不(bu)銹鋼制品管彎曲(qu)試驗(yàn)標(biāo)準(zhǔn)的(de)截取部分，想了解更詳細(xì)的內(nèi)容可查找GB/T 32976-2016。以上內(nèi)容講到試樣、試樣尺寸和試驗(yàn)要求和(he)步驟等內(nèi)容，廠家在(zai)進(jìn)行(xing)不(bu)銹(xiu)鋼管折彎時(shí)，可按(an)照以上的標(biāo)準(zhǔn)進(jìn)行試驗(yàn)，以測(cè)試出最適合的(de)彎曲角度。
